金屬礦選礦廠應用最多的是格子型或溢流型磨機。周邊排礦型球磨機主要用于制備球團原料的潤濕磨及易于過粉碎物料的磨碎，由于排礦格子構造復雜，故應用較少。下面主要介紹溢流型球磨機和格子型球磨機。

(1)格子型球磨機。

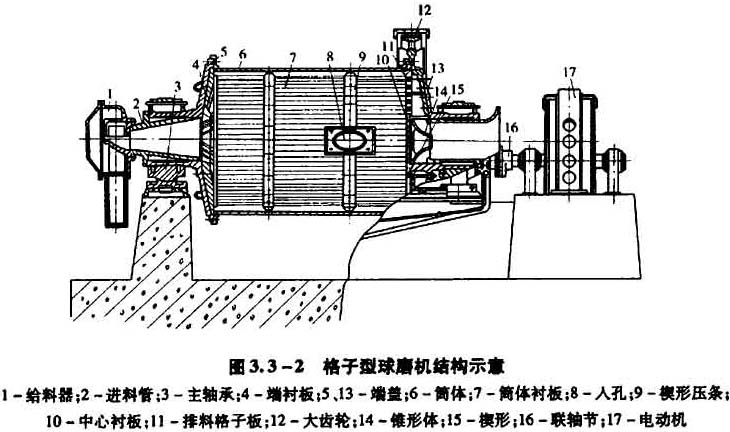

其結構特點是在排礦端筒體內安裝有排礦格子板（圖3.3 -2）。格子板上有不同形狀的格子孔，當磨機旋轉時，礦漿在簡體排礦端經格孔流人排礦室（格子板與簡體端蓋組成的空間）從排礦口排出。這種加速排料作用可保持簡體排礦端礦漿面較低，從而使礦漿在磨機筒體內的流動加快，可減輕物料的過粉碎和提高磨機生產能力。

生產實踐表明，格子型球磨機產量比同規格溢流型球磨機高10%一15%。由于排礦端中空軸內安裝正螺旋，生產過程中磨損的小碎球也能經格孔從磨機中排出；這種“自動清 球”作用可以保證磨機內球介質多為完整的球體，從而增強磨礦效果。

格于板能阻止直徑大于格孔的球介質排出，故其介質充填率較溢流型高30%-5%；但由于小于格子孔尺寸的球介質能經格孔排出，故不能加小球。由于以上原因，格子型球磨機適用于粗磨礦或易過粉碎物料的磨碎。

(2)溢流型磨機。

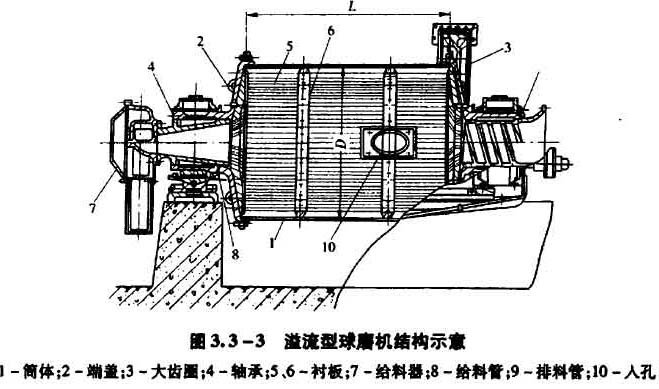

簡體為臥式圓筒形，簡體長徑比(//D)較大，經法蘭盤與端蓋相接，兩端有中空樞軸，給礦端中空樞軸內有正螺旋以便簡體旋轉時給人物料，排礦端中空樞軸內有反螺旋以防止簡體旋轉時球介質隨溢流排出。

給礦端安裝給辯器，排礦端安裝傳動大齒輪。簡體設有人孔，以便檢修。簡體端蓋及內壁上敷設襯板，簡體內裝人大量研磨介質。磨機的軸承負載著整個設備（包括鋼球），并將負荷傳遞給基礎，因此軸承必須有良好的潤滑以免磨損。

由于簡體較長，物料在磨機中停留時間較長，且排礦端排料孔內的反螺旋能阻止球介質排出，故可以采用小直徑球介質?；谏鲜鲈蛞缌餍湍C(jī)更適用于物料的細磨。兩段磨礦時通常一段用格子型球磨機，二段用溢流型球磨機，中礦再磨或第三段亦都采用溢流型球磨機。
