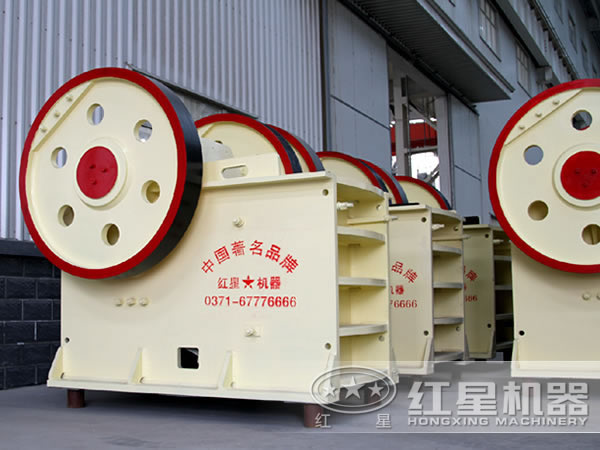

河南紅星公司生產的顎式破碎機主要分為：簡擺式顎式破碎機和復擺式顎式破碎機。其主要型號有：1200×1500和1500×2100顎式破碎機系列。根據破碎機種類的不同、型號差異破碎物料所產生的效果也是不一樣的。

復擺式破碎機和簡擺式破碎機的差別

將簡擺式顎式破碎機動鄂懸掛軸去掉，并將動鄂懸掛在偏心軸上，同時去掉前肘板和連桿，邊構成簡擺式顎式破碎機。由于該機動鄂繞偏心軸轉動的同時，還繞同一中心做擺動，構成一種復雜運動，顧稱為復擺式破碎機。該機是曲柄連桿機構，動鄂運動軌跡為連桿曲線，視為橢園。簡擺式破碎機相對于復擺式破碎機重20%~30%；其次它的動鄂運動軌跡不理想，其上部水平行程較小而下部水平行程較大。有點是：動鄂垂直行程較小，使襯板磨損輕；在工作中連桿施以較小的力而肘板能產生很大的推力。

簡擺式破碎機在破碎河卵石石料

簡擺式顎式破碎機由電機驅動皮帶和皮帶輪，通過偏心軸使連桿上下運動。當連桿上升時，肘板之間的夾角變大，從而推動動鄂板向固定鄂板接近，于此同時物料被壓碎；當連桿下行時，肘板之間的夾角變小，動鄂板載拉桿彈簧的作用下離開固定鄂板，此時被壓碎的物料從破碎腔排出。隨著電動機連續轉動而破碎機動鄂周期性的壓碎物料。這種破碎機由于動鄂式繞懸掛點做簡單擺動，顧稱作簡擺顎式破碎機。該機是曲柄雙搖桿機構。動鄂繞懸掛軸擺動的痕跡為圓弧。河卵石石料在動顎的擺動中完成破碎。

目前市場上常見的是1200×1500簡擺式破碎機和1500×2100破碎機，這兩種破碎機具有構造簡單、堅固、可靠、維護和檢修以及生產建設費用比較低廉的特點。
