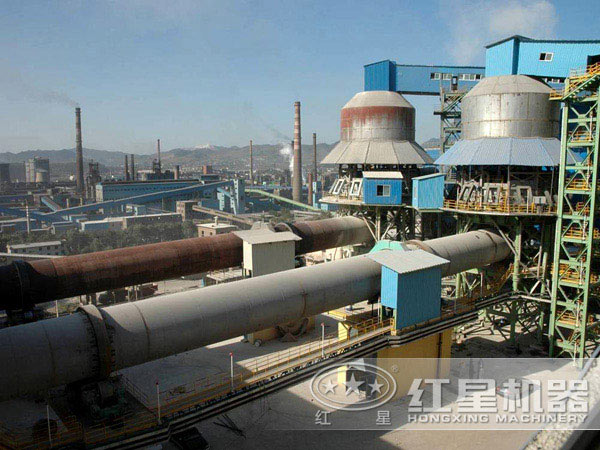

新型回轉窯是在原有 的基礎上，進一步對其改良和升級的設備，其主要作用不變，仍然是對各種礦物如水泥、石灰等進行不同程度的煅燒，其煅燒機理更技術高，煅燒成本優勢更明顯，以下介紹該新型回轉窯結構、工作原理、突出優勢及技術參數等。

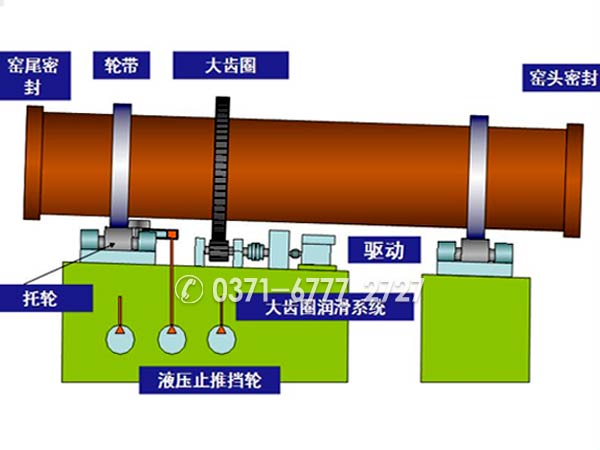

回轉窯結構組成
新型回轉窯在部件上，主要由筒體、支撐裝置、變速傳動裝置、擋輪裝置、窯尾及窯頭密封、窯頭罩組成。
新型回轉窯工作原理
物料從窯尾(筒體的先端)進入窯內煅燒，由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向(從先端向低端)移動，繼續完成分解和燒成的工藝過程，經過物理和化學變化，最后，生成熟料經窯頭罩進入篦冷機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行熱交換后，由窯尾導出。整個生產流程順暢，工藝成熟，原理技術高。

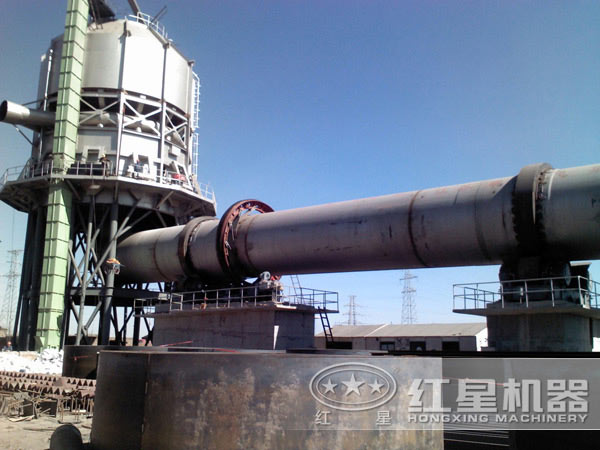

新型回轉窯突出優勢
1、煅燒機理新——具有明顯的煅燒優勢，新型回轉窯采用變頻調速電機驅動窯體結合預熱器分解率，有效控制煅燒時間及溫度，達到生燒和過燒指標要求。
2、環保節能性高——該新型回轉窯設備為了有效的利用能源，爐窯上部和下部采用熱交換的方式，極大限度的減少了熱量從上部和下部的散失，提高了利用率。
新型回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
