MQG3.2×4.5球磨機出料段格子板原設計使用ZGMn13材質制造，大、小兩種工24塊，平均厚度100mm，總重12180kg，每塊重量500kg左右。當襯板使用到后期，格子板出現碎裂（一般在9個月左右），造成大量鋼球從出料口吐出，導致生產停滯。

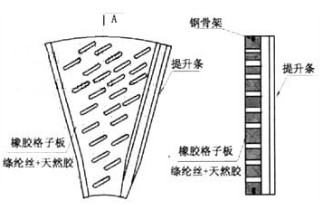

通體襯板的壽命為12個月，所以在不倒鋼球的情況下，更換十分困難。針對這一問題，安慶銅礦從1999年開始將大、小格子板做成一體，由24塊改成12塊，用香蕉+提升制造（如圖3）。
其中橡膠格子板用滌綸絲和橡膠壓制，增加了強度和韌性，提升條起著固定格子板和保護格子板的作用，使用到如今8年時間，其更換周期為10個月左右。這一改進有如下優點：
改進的進料端蓋護墊

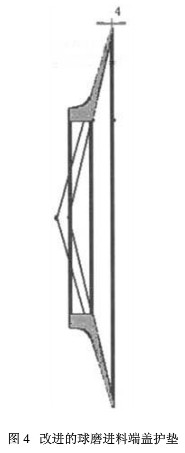

某銅礦自1997年開始，MQG3.2×4.5球磨機的進出料口、給料軀體、給料勺體、出料提升斗硫化襯膠等，壽命由原來的2年延長到4年。減少了維修工作量，節約了大量備件費用。2006年安慶銅礦又針對球磨機的進料端蓋與進料口圓角位置磨損情況設計出進料端蓋護墊（如圖4），起到保護端蓋和中空軸的作用。
球磨機的易損件大多是因礦漿磨損而失效的。安慶銅礦根據球磨機磨損情況，通過技術創新改造，找出解決辦法，盡量延長其受用壽命，減少工人的維修工作量，提高其有效利用率，節約成本。安慶銅礦十幾年來對MQG3.2×4.5球磨機的改造實踐為礦山創造了巨大經濟效益。
